簡單精餾成套裝備

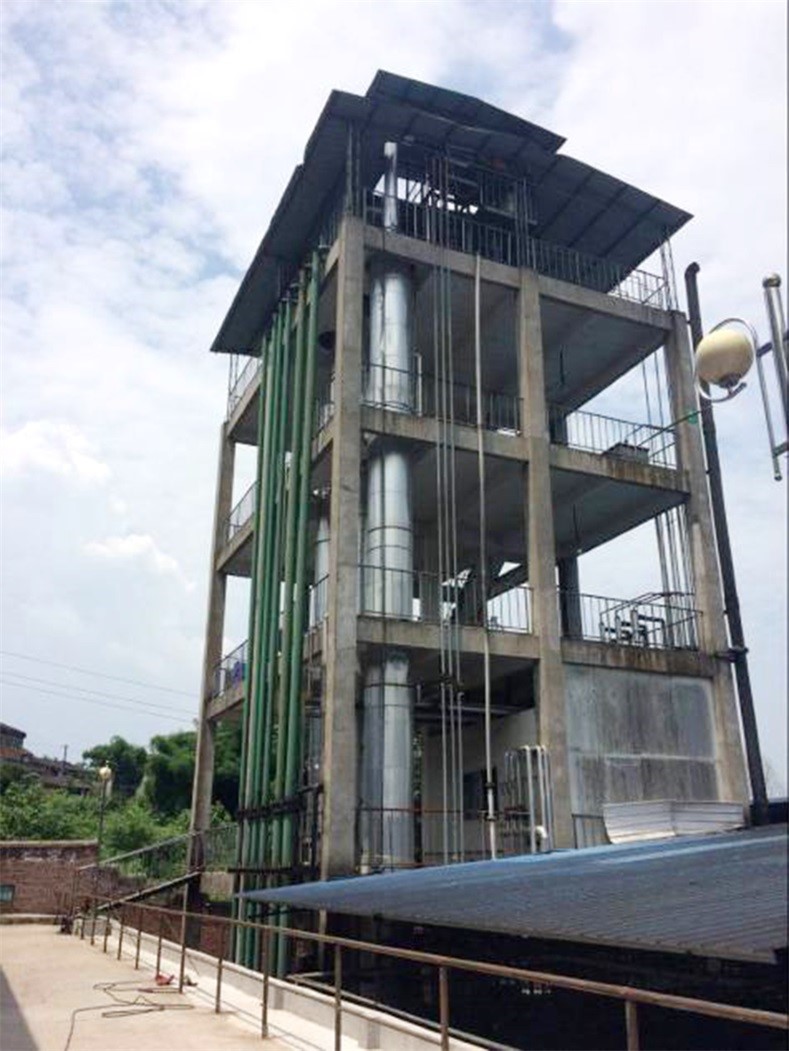

實物圖

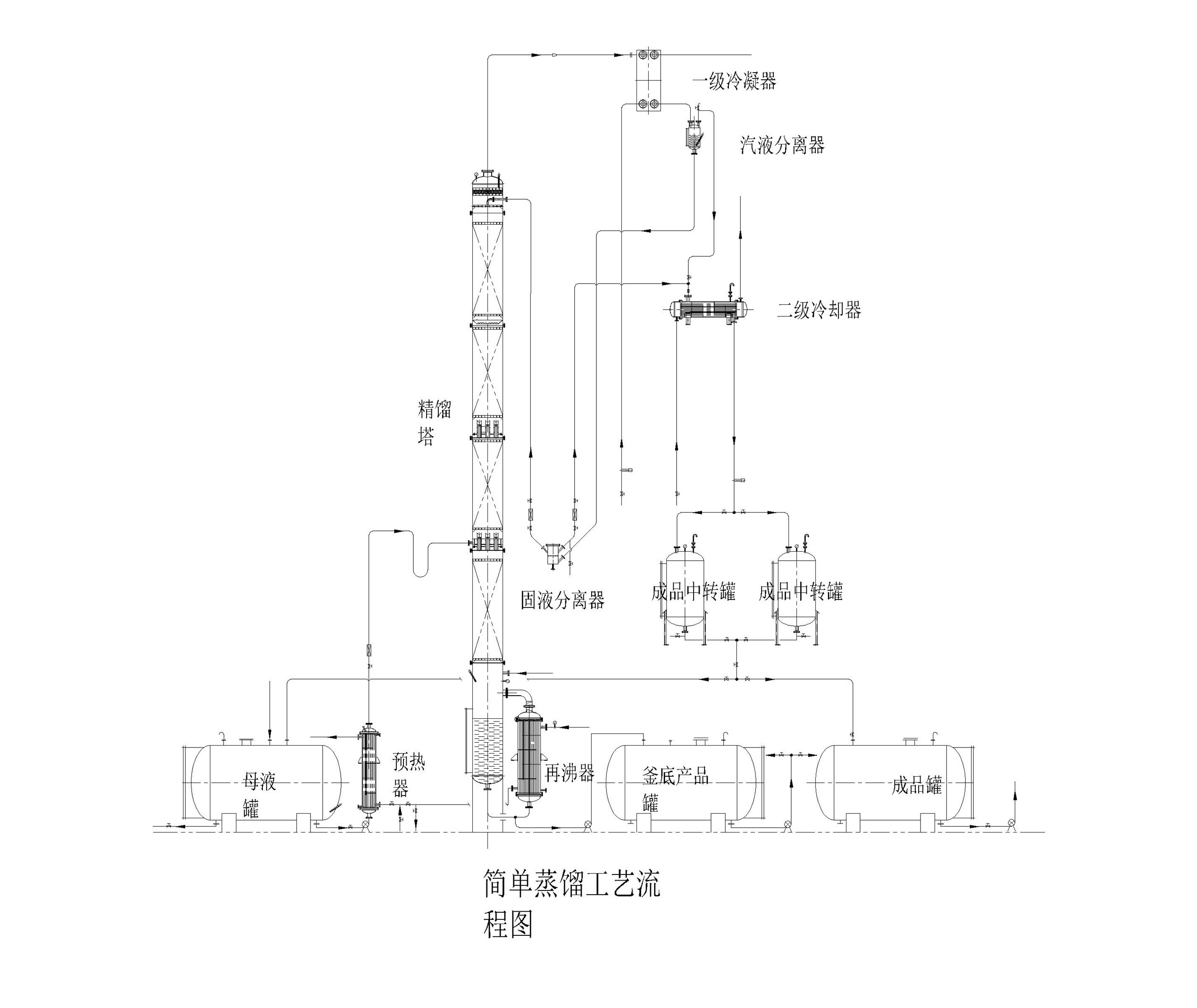

工作原理
精餾塔的基本原理是將液體混合物部分汽化,利用其中各組份相對揮發度不同的特性，實現液液分離、汽液交換目的的單元操作。
蒸汽由塔底進入，與下降液進行逆流接觸，兩相接觸中，下降液中的易揮發(低沸點)組分不斷地向蒸汽中轉移，蒸汽中的難揮發(高沸點)組分不斷地向下降液中轉移，蒸汽愈接近塔頂，其易揮發組分濃度愈高，而下降液愈接近塔底，其難揮發組分則愈富集，達到組分分離的目的。由塔頂上升的蒸汽進入冷凝器，冷凝的液體的一部分作為回流液返回塔頂進入精餾塔中，其余的部分則作為餾出液取出。塔底流出的液體，其中的一部分送入再沸器，熱蒸發后，蒸汽返回塔中，另一部分液體作為釜?dú)堃喝〕觥?/p>
應用范圍
廣泛應用于化工、醫藥領域溶劑精餾，如實現甲醇、乙醇、丙酮、乙酸乙酯、二氯甲烷等溶劑精餾回收。
技術參數及特點
精餾塔是由塔體、填料、噴淋裝置、支撐柵板、再分配器、氣液進出口管等組成。填料是使氣液兩相高度分散，擴大相間接觸面積;噴淋裝置是使液體均勻分散噴灑在填料層中;支撐柵板是支撐填料層，并使蒸氣均勻通過填料層;再分配器的作用是使液體能夠均交地潤濕。所以為了創造氣液接觸的良好條件，在塔體中一定高度上設置再分配器，使液體集中進行再分配，以保證均勻噴灑。
精餾塔具有生產能力大，分離效率高，壓降小，持液量小，操作彈性大等優點。
當填料層較高時，為防止壁流，需要進行分段，中間設置再分布裝置。
填料的種類很多，可視工藝情況選擇散裝填料或規整填料。
不能直接用于有懸浮物或容易聚合的物料。我公司可以根據貴方提供的物料及特性，用我們的中試裝置進行試驗，為您量身定制專用、可行、低成本費用的成套設備。
●高真空精餾系統
●工作原理
物料在真空狀態進入薄膜蒸發器，在高真空下快速汽化，汽化出來的汽體進入氣液傳質系統，在低壓降的高真空傳質系統內進行傳質交換，高沸液相回流到蒸發系統重新蒸發或排放；汽相部分一部分回流，另一部分從塔頂采出進入成品罐；塔釜高沸母液定期排出。
該裝置專利號—ZL2018 2 1326529.2
●系統組成
薄膜蒸發、氣液傳質、高真空機組等。
●應用范圍及案例
廣泛應用于化工、醫藥高沸點、熱敏性，用傳統分離方式難分離的半成品及成品的精餾提純等。
天地藥業二甲基亞砜精餾提純；西南合成制藥異植物醇精餾提純；重慶鴻盛醫藥化工有限公司對硝基乙苯精餾提純。
●短程精餾系統
●工作原理
短程蒸餾是一種特殊的液—液分離技術，是靠不同物質分子在高真空下分子運動平均自由程的差別來進行分離；當液體混合物沿加熱板流動并加熱，輕、重分子會逸出液面進入汽相，由于輕、重分子的平均自由程不同，因此，不同分子從液面逸出后移動的距離不同，如能適當?shù)卦O(shè)置一塊冷凝板，則輕分子達到冷凝板被冷凝排出；而重分子達不到冷凝板沿加熱板排出，這樣便可達到物質分離的目的。
該裝置專利號--ZL2011 2 0318307.8；2013獲得了國家高新技術產品稱號，同時在2013年也獲得了國家科委60萬元的創新獎勵
●系統組成
薄膜蒸發、內置冷凝器、高真空機組等。
●應用范圍及案例
廣泛應用于化工、醫藥、食品、化妝品、塑料、涂料中的高沸點、熱敏性、易氧化、易結垢物料的分離，如高碳醇、潤滑油、真空泵油、乳酸、魚肝油、氨基酸酯、天然或合成的維生素E油、環氧樹脂、農藥、化工醫藥中間體等等。
西南合成制藥股份有限公司VE精餾提純；吉林北沙制藥有限公司異植物醇精餾提純；重慶健能醫藥開發有限公司二甲基硅油精餾提純。
●化工醫藥廢水處理
●工作原理
對于含有有機物和鹽的廢水，根據廢水有機物性質和量，可以采用氣提、蒸發、精餾等方法脫去大部分有機物，對預處理后的廢液進行OSLU、雙效、三效、降膜等方法進行濃縮結晶。
該裝置專利號—ZL2014 2 0235762.5 ZL2015 2 0284949.9 ZL2014 2 0235764.4
●系統組成
蒸發或精餾塔、蒸發結晶系統、加熱冷卻設備
●應用范圍及案例
廣泛應用于化工、醫藥的廢水處理。
和邦生物硫酸銨溶液汽提脫氰；天地藥業氯化鈉廢液脫有機物和蒸發結晶；中藥二廠藥液MVR濃縮；
廢氣處理
●工作原理
化工醫藥尾氣主要選擇有活性炭吸收、冷凝回收、直接燃燒RTO及吸收和解析。吸收和解析是目前廢氣處理的一個主要方法，利用氣體混合物在液體吸收劑中溶解度的不同，使易溶的組分溶于吸收劑中。伴有化學反應的吸收叫化學吸收，按吸收時氣液作用方式吸收可分為表面式、膜式、噴淋式和鼓泡式等；把溶解于吸收液中氣體通過蒸發或精餾等方法提取出來的過程就是解析。
該裝置專利號--ZL2021 22 0918999.3 ZL2018 2 1311663.5
●系統組成
吸收塔、解析塔、加熱冷卻設備
●應用范圍及案例
主要應用于石油、化工、醫藥、農業、交通運輸以及生活等行業，重點針對含硫化合物如SO2、H2S；NH3；含碳化合物如CO、CO2；鹵素化合物HCL、HF等廢氣的處理。
河南平煤集團氣體氫氰酸吸收和解析；和邦生物氨氣吸收；重慶特瑞新能源氨氣吸收和解析；天地藥業四氫呋喃的吸收；欣欣向榮甲苯尾氣吸收。
●高溫反應器
●結構特點
由于是高溫高壓設備，對管板結構、焊接接頭型式需特殊設計，要保證減少變形和有足夠強度，管板高溫區要想辦法把溫度降低，物料盡快帶走，催化劑量及鋪設要保證足夠轉化率，高溫區保溫材料選擇要合理，全部結構除滿足GB151外還要進行應力分析設計。
該裝置專利號—ZL2018 2 1431756.1 ZL2018 1 1013980.3 ZL2018 2 1318178.0
●應用范圍及案例
主要應用于石油、化工、醫藥、新能源等行業。
紫光化工HCN反應器；廣安誠信HCN反應器；河南平煤HCN反應器
●降膜（反應）蒸發
●結構特點
不同物料選擇好不同汽化率，根據汽化率計算出液體體積流量，控制*小流率，計算好降膜頭間歇大小，以及對換熱面積模擬計算。
該裝置專利號--ZL2021 2 0936739.9 ZL2018 2 1318150.7
●應用范圍及案例
主要應用于石油、化工、醫藥、新能源等行業。
廣安誠信羥基乙腈反應器；和邦生物羥基乙腈反應器；重慶鴻盛醫藥化工有限公司對硝基乙苯降膜蒸發系統。
